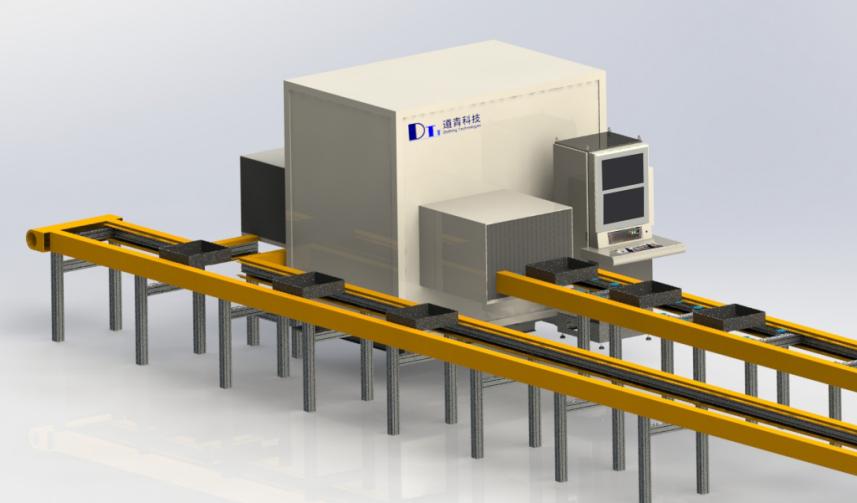

X射线探伤机作为工业无损检测领域的关键设备，通过穿透性射线揭示材料内部缺陷，广泛应用于航空航天、压力容器、焊接工艺等领域的质量检测。其高效性与精准性依赖于各核心部件的协同运作。以下将详细解析X射线探伤机六大核心部件及其功能。
一、X射线管：能量转换核心
作为设备核心，X射线管承担电能至X射线的能量转换任务。其内部由阴极灯丝、阳极靶及真空玻璃管构成：阴极经电流加热释放电子束，在高压电场加速下轰击阳极钨靶，通过能量转换产生X射线束流。射线管性能直接决定穿透力与成像质量，例如微焦点设计可提升缺陷分辨率至微米级，而大功率管则能穿透100mm厚钢板。
二、高压发生器：能量供给中枢
该部件为X射线管提供40-450kV可调高压，通过逆变技术将输入电压转换为高频脉冲，经升压整流后形成稳定直流高压。其精度直接决定射线能量的稳定性，误差需控制在±1%以内。智能高压发生器可实时调节参数，配合不同厚度材料（如铝合金与钛合金）实现最佳成像对比度。
三、探测器系统：信息捕捉终端
数字平板探测器（DDA）作为主流检测部件，由闪烁体层与光电二极管阵列构成，可将X射线光子转化为电信号。以非晶硅探测器为例，其像素尺寸可达127μm，动态范围达16bit，配合高速数据采集系统（帧率30fps以上），可实时显示0.5%厚度差的微小缺陷。部分工业CT系统采用线阵探测器，实现360°断层扫描成像。
四、冷却系统：热管理保障
风冷系统通过离心风机（风速15m/s）带走射线管热量，适用于≤160kV便携机型；油循环冷却系统采用乙二醇溶液，配合散热器将大功率管（320kV以上）温度控制在70℃以下；高端设备配置压缩机制冷，温控精度达±0.5℃，确保连续8小时工作无热衰减。
五、控制系统：智能操作中枢
基于PLC与FPGA的智能控制系统，集成曝光参数（kV/mA/时间）调节、故障诊断、DICONDE标准数据存储等功能。运动控制模块可驱动机械臂实现六轴联动（定位精度±0.1mm），配合视觉定位系统自动追踪焊缝路径。部分系统搭载AI算法，可实时标记疑似缺陷区域（识别率>95%）。
六、防护系统：辐射安全屏障
铅屏蔽层（≥3mmPb当量）与钡水泥墙体构成主防护，联锁装置确保门体开启时自动切断高压。剂量监测模块采用GM计数管，实时显示辐射值（精度±10%），超标时0.1秒内启动急停。移动式设备配备辐射场模拟软件，可预计算10m范围内剂量分布。
技术演进与系统整合
现代X射线探伤机正朝智能化方向发展：相位衬度成像技术可识别传统吸收成像难以检测的轻质材料缺陷；能谱CT通过多能级扫描实现材料成分分析；5G远程控制系统使得专家可在控制中心同步指导现场检测。各子系统的深度集成，推动检测效率提升40%以上，误检率降低至0.3%以下。
通过核心部件的持续优化与系统整合，X射线探伤机正突破传统检测极限，在智能制造与高端装备领域发挥更关键的质量保障作用。未来随着人工智能与量子探测技术的发展，无损检测将进入智能化、微型化的新纪元。
