看不见的隐患，才最危险：X射线如何守住电子电力产品的内部质量

在电子电力行业，很多质量问题并不会出现在产品表面。外观看起来完整的电路板、功率模块、连接器、电源组件、散热结构或封装器件，内部可能已经存在虚焊、气孔、裂纹、夹杂、异物、分层、通道堵塞等隐患。这些缺陷在出厂前如果没有被发现，轻则造成性能不稳定，重则引发停机、短路、过热甚至整机失效。

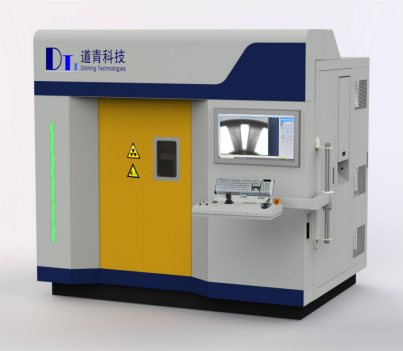

X射线无损检测的价值，正是让这些“看不见的问题”提前暴露出来。它不需要破坏样品，也不需要拆开结构，而是通过射线穿透工件后形成灰度图像，帮助工程师观察内部结构、焊接状态、材料密度差异和装配情况。对于电子电力产品来说，这种检测方式尤其适合发现隐藏在封装、焊点、铜排、流道、胶层和多层结构中的问题。

以电路板和电子封装为例，BGA、CSP、QFN、IGBT、MOSFET等器件的焊点通常位于底部或内部，人工目视无法直接判断焊接质量。X射线图像可以观察焊点是否存在空洞、桥连、少锡、偏移、虚焊等现象，并可进一步分析空洞比例和分布位置。对于功率器件而言，焊接空洞不仅影响电气连接，还会影响热传导能力，长期工作后容易造成局部过热和可靠性下降。

在电源模块、储能部件、连接器和液冷散热结构中，X射线检测同样可以发挥重要作用。比如内部焊缝是否连续、导电连接是否完整、密封结构是否存在异常、流道是否堵塞、异物是否混入，都可以通过数字成像进行快速筛查。相比破坏性抽检，X射线检测既能保留样品完整性，又能形成可追溯的图像档案。

随着电子电力产品向高功率密度、小型化、集成化方向发展，内部结构越来越复杂，传统外观检测已经很难覆盖全部风险。X射线无损检测不只是质量检验工具，更是帮助企业提升产品可靠性、降低批量风险、建立质量追溯体系的重要手段。
